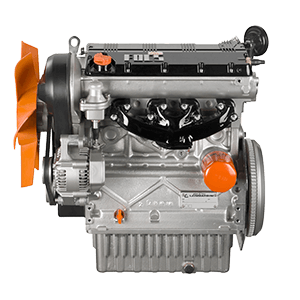

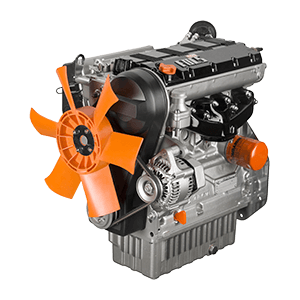

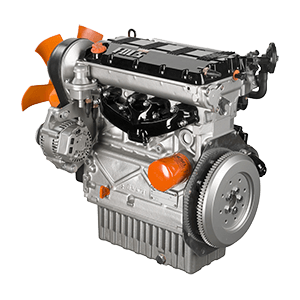

Motore Lombardini LDW 1404
Il Motore Lombardini LDW 1404 raffreddato a liquido appartiene alla tecnologia Focs. Motore leggero e compatto bassi consumi. Potenza 35.5 hp.

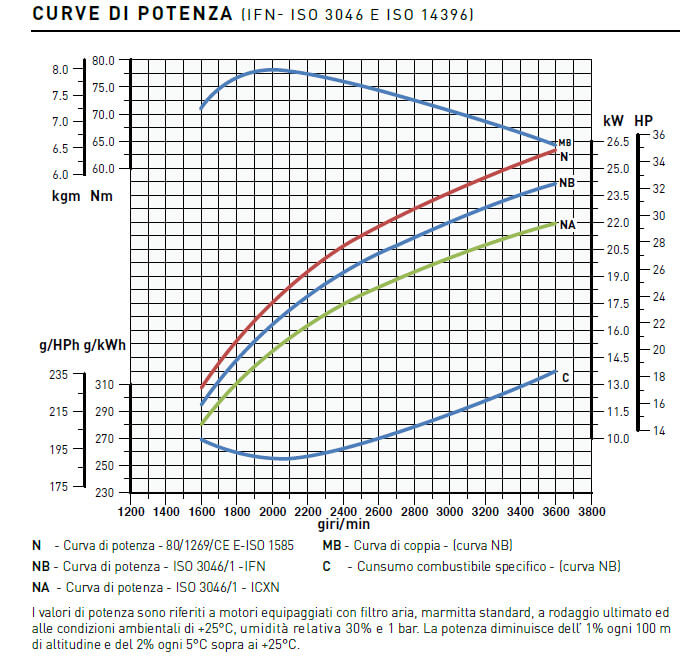

- N 26 kw | 35.2 hp
- NB 24.5 kw | 33.3 hp
- NA 22.4 kw | 30.5 hp
- 4 cilindro/i | 3600 giri/min
- 1372 cm3 | 84.0 @ 2000 Nm@giri/min
Applicazioni principali
Motoagricola | Motofalce | Motozappa | Rasaerba | Betoniera | Dumper | Mini dumper | Mini escavatore | Motocompressore | Piastra vibrante | Taglia asfalto | Generatore | Gruppo frigo | Saldatrice | Motoscopa | Piattaforma aerea | Carro raccoglifrutta | Trattore 4×4
Manuale uso e manutenzione
Manuale officina
Motore 4 tempi con cilindri in linea
Raffreddamento a liquido con ventilatore assiale
Iniezione indiretta con pompa iniettore sulla testa
Comando distribuzione con cinghia dentata
Doppia presa di forza sull’albero motore
3° presa di forza sulla distribuzione
Rotazione antioraria (1°PTO lato volano)
Lubrificazione forzata con pompa a lobi sull’albero motore
Filtro olio esterno a passaggio totale
Pompa acqua nel monoblocco
Supplemento automatico di combustibile per l’avviamento
Regolatore di velocità centrifugo
Correttore di coppia
Testa in alluminio
Monoblocco in ghisa con canne integrali rialesabili
Distribuzione 2 valvole per cilindro
Albero a camme in testa comandato con cinghia dentata
Ricircolo sfiato vapori olio
Predisposizione riscaldamento abitacolo
| Cilindri | 4 |
| Alesaggio (mm) | 75 |
| Corsa (mm) | 77.6 |
| Cilindrata (cm3) | 1372 |
| Tipo d’iniezione | IDI |
| Rapporto di compressione | 22.8:1 |

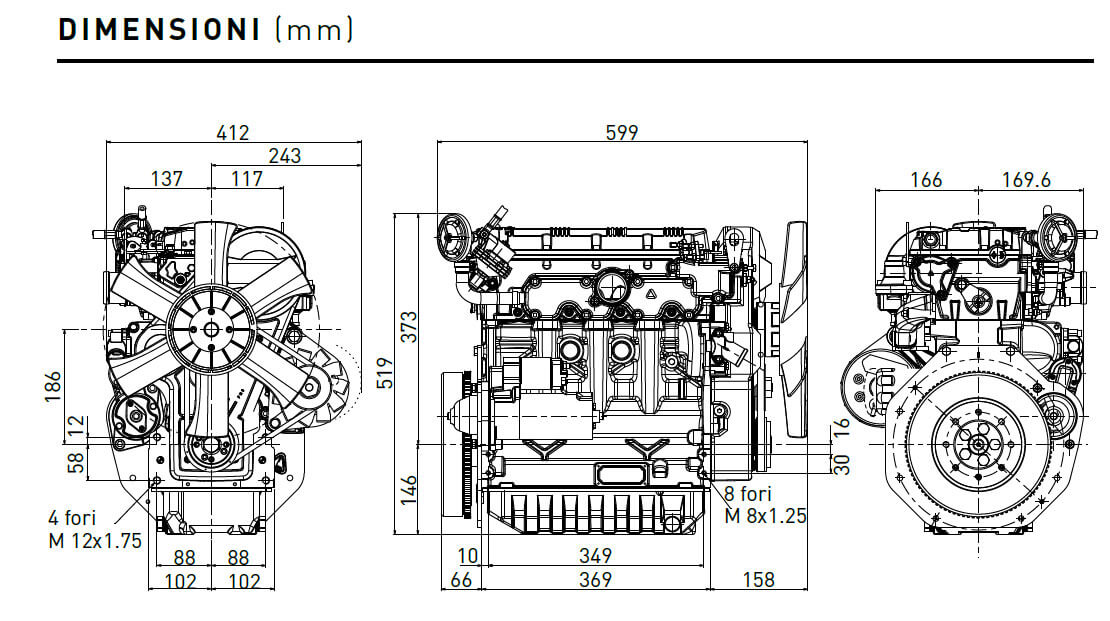

| A × L × P (ventola esclusa) (mm) | 519x599x412 |
| Peso a secco (kg) | 98 |
| Temperatura ambiente d’utilizzo (°C) | -15° +50° |
| Massima inclinazione ammissibile (intermittente – 30 min) (gradi) |
25° |
| Massima inclinazione ammissibile (tempo massimo -1min) (gradi) |
35° |
| Portata aria combustione @3600 l/min | 2470 |
| Portata aria raffreddamento @3600 (l/min) | 115(1:1) |
| Capacità serbatoio (l) | 3.2 |
| Capacità olio lubrificante (l) | 0,0017 |
| Consumo olio (kg/h) | <0.2 |
| Intervallo sostituzione olio (ore) | 250 |
| Intervallo sostituzione filtro olio (ore) | 250 |
| Intervallo sostituzione filtro aria a secco | 500 |
| Lubrificante | Olio SAE 5W 40 |
