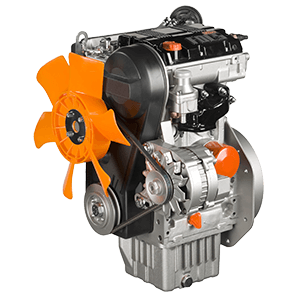

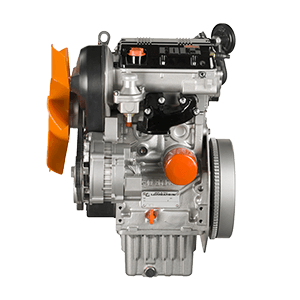

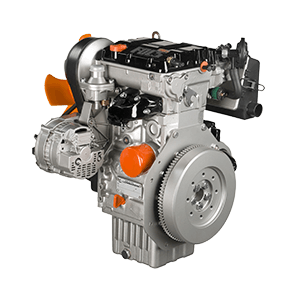

Moteur Lombardini LDW 702
Moteur Lombardini LDW 702, 2 cylindres, refroidissement liquide. Une version de ce moteur est montée sur les véhicules Quargo.

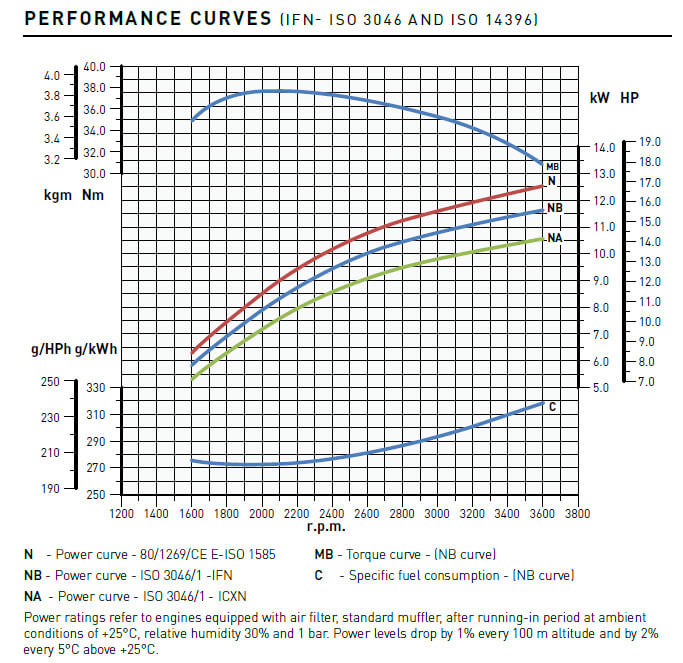

- N 12.5 kw | 17 hp
- NB 11.7 kw | 16 hp
- NA 10.7 kw | 14.5 hp
- 2 cylindres | 3600 rpm
- 686 cm3 | 40.5 @ 2000 Nm@rpm
Applications principales
Machines agricoles | Motofalce | Barre | Tondeuse à gazon | Bétonnière | Tombereau | Mini tombereau | Mini pelle | Compresseur à moteur | Plaque vibrante | Rouleau compacteur | Coupe-asphalte | Générateur | Groupe frigorifique | Soudeur | Balayeuse à moteur | Plate-forme élévatrice | Chariot de récolte de fruits | tracteur 4×4 | Pelle chargeuse compacte
Manuel de utilisation et de entretien
Manuel de atelier
Moteur diesel 4 cours avec cylindres en ligne
Refroidi par liquide avec ventilateur axial
Injection indirecte avec pompe d’injection sur tête
Distribution à arbre unique dans la tête
Double prise de force sur vilebrequin
3ème prise de force sur la distribution
Rotation dans le sens inverse des aiguilles d’une montre (1ère prise de force)
Lubrification forcée avec pompe à palettes sur le vilebrequin
Filtre à huile externe plein débit
Pompe à eau dans le bloc moteur
Dispositif de démarrage automatique de carburant supplémentaire
Régulateur centrifuge
Régulateur de couple
Culasse en aluminium
Bloc moteur en fonte avec chemises intégrales réalésables
2 soupapes pour cylindre
Arbre à cames aérien sur tête entraîné par courroie crantée
Reniflard retour huile vapeur
Prédisposition du système de chauffage de la cabine
| Cylindre | 2 |
| Alésage (mm) | 75 |
| Course (mm) | 77.6 |
| Cylindrée (cm3) | 686 |
| Système d’injection | IDI |
| Taux de compression | 22.8:1 |

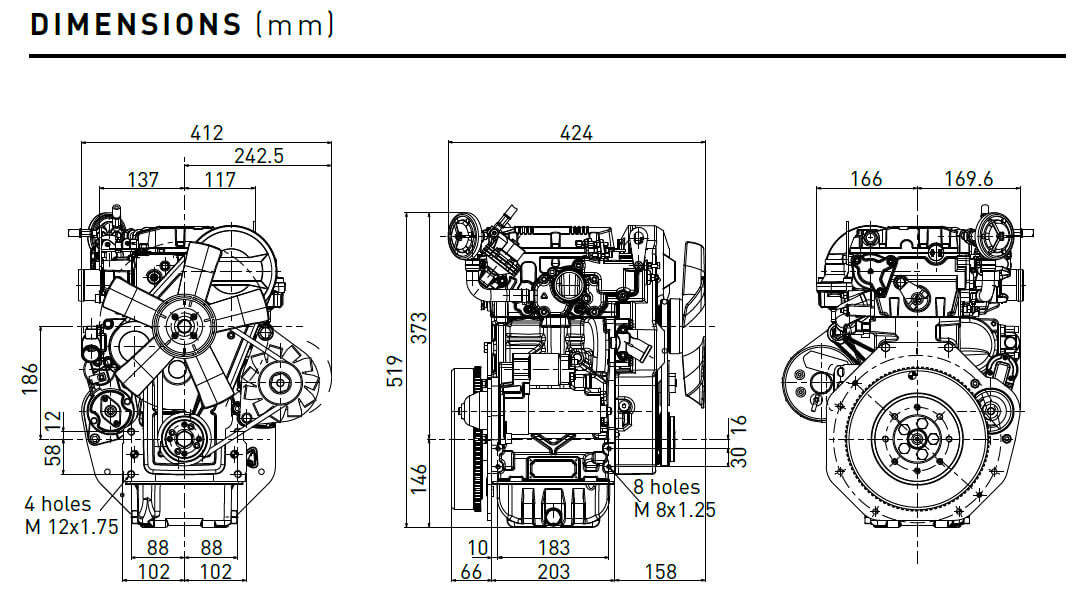

| H × L × W (sans hélice) (mm) | 519x424x412 |
| Poids sec (kg) | 66 |
| Températures ambiantes de fonctionnement (°C) | -15° +50° |
| Inclinaison maximale autorisée (intermittent -30 min) (deg) |
25° |
| Inclinaison maximale autorisée (valeur de crête -1 min) (deg) |
35° |
| Débit d’air de combustion @3600 (l/min) | 1240 |
| Flux d’air de refroidissement @3600 (l/min) | 65(1:1.23) |
| Capacité du charretier dhuile (l) | 1.6 |
| Consommation dhuile (kg/h) | 0,009 |
| Huile consumption (% fuel) | <0.2 |
| Intervalle de vidange dhuile standard/synthétique (h) | 250 |
| Intervalle de remplacement du filtre à huile std/synthétique(h) | 250 |
| Réglage des soupapes (hr) | 250 |
| Lubrication | Huile SAE 5W 40 |
