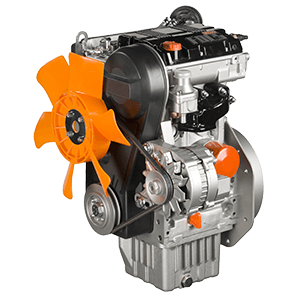

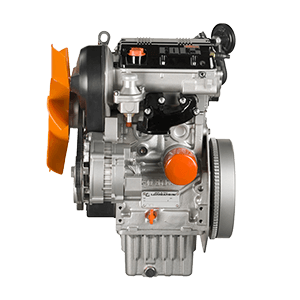

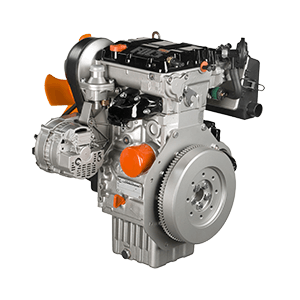

Motor Lombardini LDW 702
Motor Lombardini LDW 702, 2 cilindros, refrigeración líquida. Una versión de este motor está montada en vehículos Quargo.

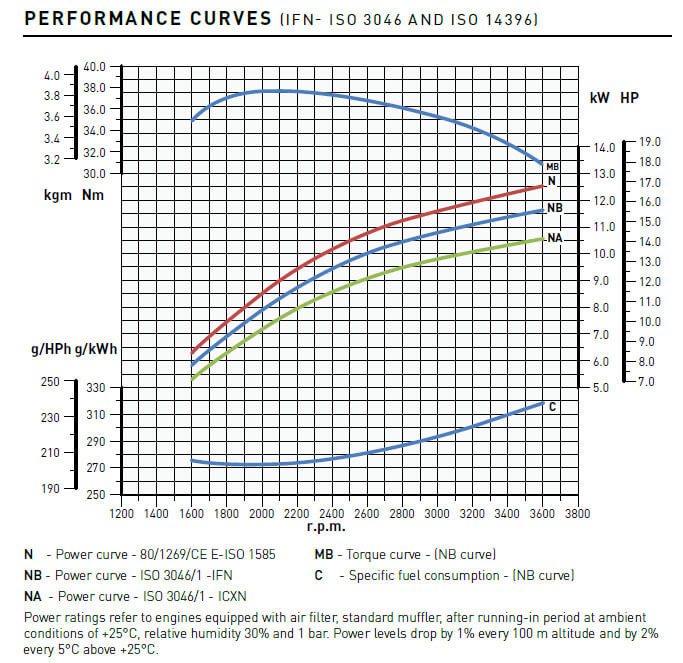

- N 12.5 kw | 17 hp
- NB 11.7 kw | 16 hp
- NA 10.7 kw | 14.5 hp
- 2 cilindro/s | 3600 rpm
- 686 cm3 | 40.5 @ 2000 Nm@rpm
Principales aplicaciones
Motoagrícola | Motofalda | timón | cortadora de césped | Hormigonera | Volquete | Mini volquete | Miniexcavadora | Motorcompresor | Placa vibratoria | Rodillo compactador | Cortadora de asfalto | Generador | Unidad de refrigeración | Soldador | Barredora a motor | Plataforma aérea | Vagón cosechador de frutas | tractora 4×4 | Pala cargadora compacta
Manual de uso y mantenimiento
Taller Manual
Motor de 4 tiempos con cilindros en línea
Refrigeración líquida con ventilador axial
Inyección indirecta con bomba inyectora en el cabezal
Control de distribución con correa dentada
Toma de fuerza doble en el cigüeñal
3ª toma de fuerza en distribución
Rotación en sentido contrario a las agujas del reloj (primer lado del volante de la toma de fuerza)
Lubricación forzada con bomba lobular en el cigüeñal
Filtro de aceite externo de paso total
Bomba de agua en el monobloque
Suplemento automático de combustible por la buena voluntad
Regulador de velocidad centrífugo
Corrector de pareja
cabeza de aluminio
Monobloc de hierro fundido con barriletes integrales rearmables
Distribución 2 válvulas por cilindro
Árbol con árbol de levas accionado por correa dentada
Recirculación del respiradero de vapor de aceite
Preparación para la calefacción del habitáculo
| Cilindros | 2 |
| Aburrir (mm) | 75 |
| Carrera (mm) | 77.6 |
| Desplazamiento (cm3) | 686 |
| Tipo de inyección | IDI |
| Índice de compresión | 22.8:1 |

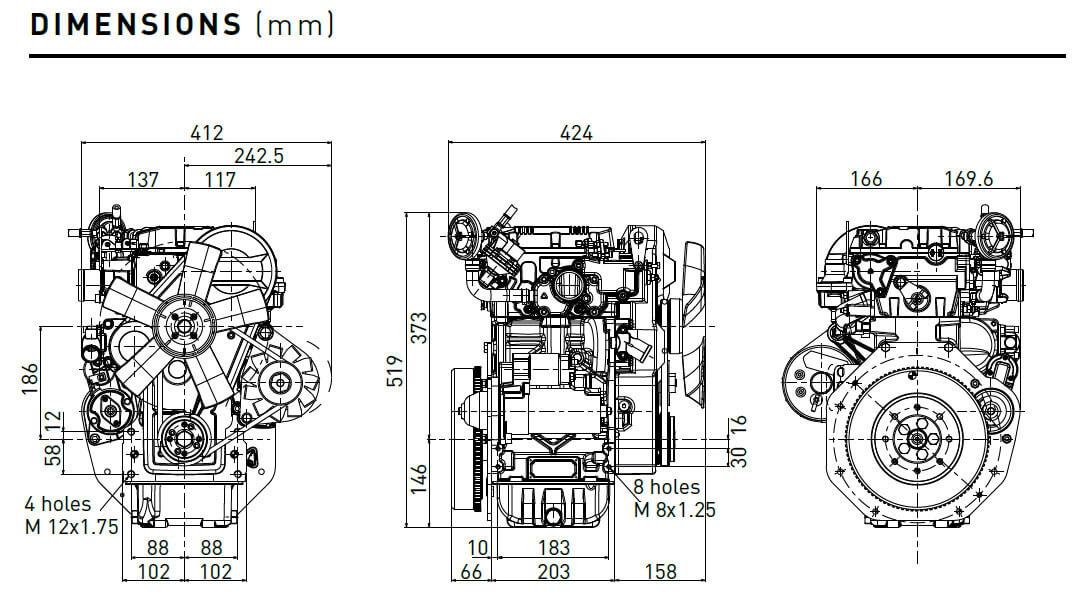

| A × L × P (ventilador excluido) (mm) | 519x424x412 |
| Peso en seco (kg) | 66 |
| Temperatura ambiente de uso (° C) | -15° +50° |
| Inclinación máxima admisible (intermitente – 30 min) (grados) |
25° |
| Inclinación máxima admisible (tiempo máximo -1min) (grados) |
35° |
| Flujo de aire de combustión @3600 l/min | 1240 |
| Flujo de aire enfriándose @3600 (l/min) | 65(1:1.23) |
| Capacidad del tanque (l) | 1.6 |
| Capacidad de aceite lubricante (l) | 0,009 |
| Consumo de aceite (kg/h) | <0.2 |
| Intervalo de cambio de aceite (horas) | 250 |
| Intervalo de reemplazo del filtro de aceite (horas) | 250 |
| Intervalo de reemplazo del filtro de aire seco | 250 |
| Lubricante | Aceite SAE 5W 40 |
